- 產品簡介
- 應用場景
- 產品說明
- 電氣規格
新能源﹑電動汽車設計
變頻家電
電工實驗
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統（電動車輛、機車、航空電子設備等）設計

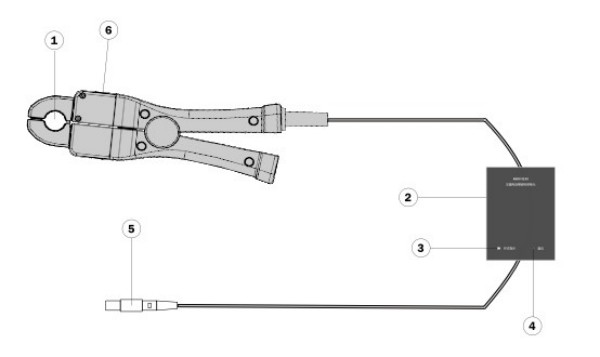

①鉗口
直徑8mm，13mm，20mm，可定制
②變送單元
③狀態指示燈
綠燈常亮，待機；
綠燈閃爍，工作；
紅燈常亮，故障；
紅燈閃爍，歸零。
④消磁調零按鍵
長按3秒，直流歸零。
⑤輸出連接接口
探頭輸出接口，9針雷莫插頭。定義見5.2雷莫接口引腳定義
⑥電流方向標識
從鉗口沿該指示方向流過電流，輸出為正，否則為負。
|

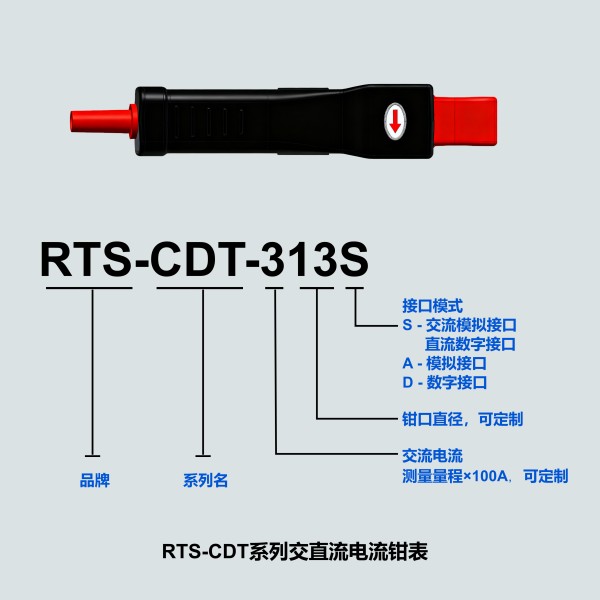

型號 |
RTS-CDT-1XX |
RTS-CDT-2XX |
RTS-CDT-3XX |
|
交流輸入量程 |
100A |
200A |
300A |
|
交流變比 |
Imax/30mA |
||
|
交流額定值In |
50A |
100A |
150A |
|
交流幅值精度 |
0.2%，0.1%，0.05%（0.01Imax~Imax），可選 |
||
|
交流相位精度 |
0.1° |
||
|
交流額定頻率 |
40Hz~60Hz |
||
|
交流帶寬 |
100KHz |
||
|
直流輸入量程 |
3A |
||
|
直流變比 |
Imax/10mA |
||
|
直流額定值） |
1A |
||
|
直流精度 |
10mA |
15mA |
|
|
傳輸方式 |
模擬接口，數字接口可選 |
||
|

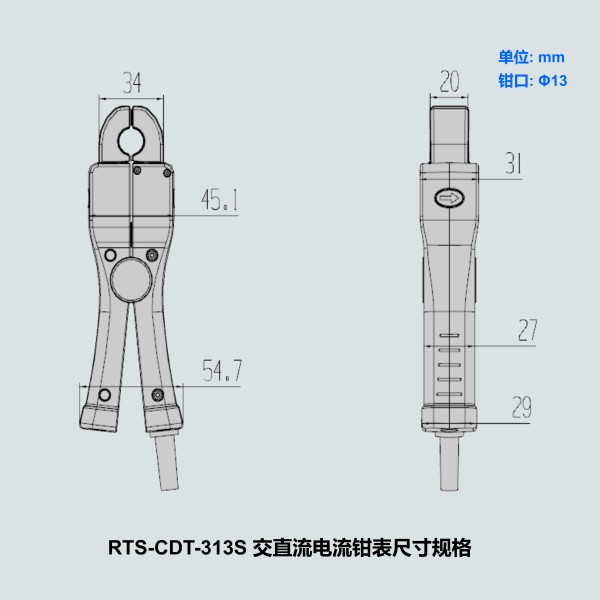

鉗口尺寸 |
8mm，13mm，20mm，可選 |
||
|
工作環境溫度 |
-40℃~85℃ |
||
|
重量 |
約200g |
||
|
電源 |
±12V，5W |
||
